Насосы. Виды и назначение

Насосы занимают одно из ведущих мест в системе и перечне инженерного оборудования, предназначенного для обеспечения жизнедеятельности.
Что такое насос?
Насос (или насосный агрегат, созданный на его основе) это гидравлическая машина, в которой механическая энергия приводного электродвигателя преобразуется в энергию жидкости, тем самым, создавая потоки жидкой среды.
В качестве привода в насосном агрегате чаще всего используют общепромышленные асинхронные электродвигатели. Кроме них на практике и в зависимости от условий эксплуатации, для насосного оборудования применяют и другие виды двигателей (двигатели внутреннего сгорания, взрывозащищенные электродвигатели и т.д.).

Насосы, в зависимости от их функционального назначения, делятся на две, достаточно крупные группы: центробежные насосы и насосы объемного типа.
К центробежным насосам относят следующие виды: - консольные, секционные ЦНС(Г), дренажный насос ГНОМ, шахтные, питательные ЦВК, морские, скважинные насосы, вихревые, конденсатные, горизонтальные - насос Д, 1Д, циркуляционные и многие другие.
К объемнному насосному оборудованию относят: насосы винтовые, дозировочные, плунжерные, паровые поршневые, лифтовые, ручные.

Когда производят подбор насоса, то обязательно учитывают разброс параметров по подаче и напору.
Не менее важным является и правильная эксплуатация насосов. Соблюдение правил эксплуатации существенно продлевает срок работы насоса.
Специалисты нашей компании рекомендуют правильно производить и простейшие расчеты потери напора насоса, что является очень существенным для определения правильности выбора необходимого насосного оборудования.

Все насосы имеют ряд технических показателей, основными из которых являются подача и напор (давление):
• подача – это объём жидкости, подаваемый насосом в единицу времени, выраженной в м³/час или л/сек.
• напор - это разность удельных энергий жидкости в сечениях после и до насоса, выраженная в метрах водного столба.
Насосное оборудование объёмного типа характеризуется использованием понятия «давление», выраженное в атмосферах (кГс/см²) или в мегапаскалях (МПа) (один мегапаскаль условно равен 10 атмосферам).

Обеспечение бескавитационной работы насоса и регулирование работы

При работе насоса с плохими условиями на всасывании, возникает кавитация, которая, в свою очередь, приводит к быстрому износу насоса или к его разрушению из-за вибрации, и чаще всего подшипниковых узлов. Существует расчетный параметр - допускаемый кавитационный запас (ДКЗ), который стали применять при формировании требований к бескавитационной работе насосного оборудования. ДКЗ это величина, которая характеризует запас, выраженный в метрах водяного столба, обеспечивающий работу насоса без изменения основных технических показателей.
В процессе изменения соотношения между подачей и напором и происходит регулирование работы агрегата.
Работу насосного оборудования регулируют тремя методами: изменением числа оборотов привода; конструктивным методом; изменением условий работы системы «насос-сеть».
Универсальным и самым распространенным методом для изменения характеристики насоса является изменение числа оборотов электродвигателя. Этот метод актуален и для группы центробежные насосы, и для группы насосов объёмного типа.

Методы регулирования напора и подачи насосной станции

Очень часто потребителя интересует насосная система, которая сможет обеспечить ему нужный напор и подачу. К таким системам относится насосная станция, в которой регулирование подачи и напора имеет более широкие возможности за счёт соединения насосов параллельно и (или) последовательно.
При параллельном соединении насосов суммируется подача, при последовательном – напор.

Возможность замены требуемого насоса

При отсутствии требуемого насоса становится актуальным применение другого насоса, позволяющее обеспечить функционирование технологического процесса.
Например, заменяя погружные насосы следует иметь в виду, что этот тип насоса работает, как правило, с периодическим отключением в зависимости от уровня откачиваемой жидкости. Это обстоятельство позволяет установить насосное оборудование с большим (меньшим) значением подачи относительно оптимального значения, но при этом он будет реже (чаще) включаться.
Одним из типовых решений по взаимозаменяемости насосного оборудования является применение двух или более насосов вместо одного, методом последовательного и (или) параллельного их соединения.

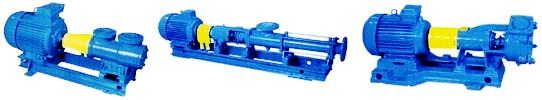

НАСОСЫ ОБЪЁМНОГО ТИПА

В насосном оборудовании объёмного типа жидкая среда перемещается путём периодического изменения объёма занимаемой ею камеры, попеременно сообщающейся со входом и выходом насоса.
Насосы объёмного типа делятся на следующие группы:

По конструктивному признаку объёмное насосное оборудование подразделяют на:
- насосы с вращательным движением рабочего органа - роторные, к которым относятся шестерённые, винтовые, коловратные, шланговые, оксиально-поршневые и шиберные.
- насосы с возвратно-поступательным движением рабочего органа, к которым относятся поршневые, дозировочные, паровые поршневые, диафрагменные, скважинные штанговые (станки-качалки), ручные.
